AR CONDICIONADO ,MANUTENÇÃO, INSTALAÇÃO:

AR CONDICIONADO CONVENCIONAL

http://www.youtube.com/watch?v=5qXZ02EHSrM&feature=player_embedded


Normas gerais para instalação do ar - O aparelho deve ser instalado em relação ao solo a uma altura entre 1,50 m e 1,80 m.

- Se não for possível, deve -se observar uma distância mínima de 0,50 m de qualquer parede.
- Procure instalar o aparelho mais centralizado possível de preferência voltado para a maior área do quarto ou da sala, escritório, etc.
- Se for colocar mais de um aparelho numa mesma parede mantenha uma distância mínima de 1,5 m entre eles.
- O buraco na parede deve permitir o encaixe perfeito de um caixilho , para a fixação do aparelho. A espessura dessa madeira deve ser no mínimo de 2,5 cm.
- As aberturas laterais e superiores do aparelho devem ser sempre voltadas para o exterior e totalmente desobstruídas para que a movimentação do ar no compressor e condensador se processe normalmente.
- A espessura máxima da alvenaria é de 17cm.
- Normalmente pode-se colocar o ponto de força (a tomada) à esquerda ou à direita do aparelho.
- Não se deve cortar ou deixar cortar a fiação elétrica que vem de fabrica.
- Não importa o lado de saída do rabicho (fiação que liga aparelho a tomada) ele pode ser reposicionado do lado que se queira, no momento da instalação, através da retirada da frente plástica do ar.
- Se houver necessidade deve-se trazer a tomada exclusiva para mais perto do aparelho.
- Os aparelhos devem ser instalados com uma pequena inclinação de 1cm na base. Para facilitar o escoamento da água.
- Pode-se fazer uma ligação simples (com um tubo de plástico) do ponto de dreno à rede de drenagem ou a áreas por onde a água possa escoar (jardim, etc.) evitando o pingamento em áreas não apropriadas.
- É normal pingar agua do condicionador.

Eletrica: DisjuntoresUsar disjuntores de boa qualidade, do tipo retardado, com capacidade de 25 a 50% acima da corrente nominal do aparelho.

Ex. para um Condicionador de Ar de 10 A , usar um disjuntor de 12.5 A - 15.0A.
Os disjuntores para proteção devem ser localizados a uma distância máxima de 2 (dois) metros do aparelho.
Fonte: Consul

ASSISTA O VIDEO ABAIXO

http://www.youtube.com/watch?v=5qXZ02EHSrM

1. Procedimento comum a todos


Para fazer a instalação, existem três procedimentos específicos para serem seguidos:
os procedimentos específicos são para: instalação em parede (siga para passo 4), instalação em janela (siga para passo 15), e instalação em vitrô (siga para passo 19).
Após desembalar o produto, remova os dois parafusos localizados nas laterais das capa externa. Esses parafusos servem exclusivamente para o transporte do Condicionador de ar, não sendo necessária sua recolocação (no caso de aparelhos Consul).
2. Procedimento comum a todos

Retire os dois parafusos existentes nas laterias do painel frontal, e então remova.
3. Procedimento comum a todos

Utilizando o puxador, retire o chassis de dentro da capa externa, conforme a figura. Se você quiser instalar o produto na parede siga para o passo 4, na janela 15 e no vitrô 19.

Veja a descrição da imagem:


1. Capa externa


2. Chassi

3. Painel frontal

4. Preparando a instalação

Escolha entre o caixilho de madeira ou caixa de concreto para fixação.

5. Local de instalação

Faça uma abertura na parede em local livre de pilares, vigas, canalizações de água e eletrodutos, com as seguintes medidas:

Largura 74cm e Altura 47cm.

(Atenção: estas são as medidas mais comuns, mas podem variar de acordo com a marca escolhida e modelo do aparelho, antes de qualquer decisão consulte o Manual do Proprietario.)

.6. Aparafusando o caixilho
Deixar tacos de madeira para parufusar o caixilho.

7. Montando o caixilho
Deixar o caixilho com as seguintes medidas internas:

Altura 41cm, Largura 68 cm, Profundidade 30 cm.

(Obs: espessura da madeira 2,5cm).

8. Caixa de concreto

Se optar por faixa de concreto, esta deve ter aberturas laterais que não obstruam as venezianas, para permitir a circulação de ar.

Fixe a o parelho na caixa de concreto e apoie o aparelho em calços de borracha para absorver vibrações.


9. Fixando a capa


Montar conforme a figura e fixar a capa no caixilho com parafuso de madeira.

Nunca chumbar com argamassa.
10. Vedação

Colocar a vedação entre o Condicionador de ar e o caixilho de madeira.

11. Vedação no concreto
Se for de concreto, vedar até os limites das venezianas laterais.

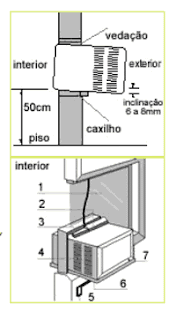

12. Inclinação do aparelho

Observe a inclinação correta do seu Condicionador de ar, para que a água condensada escorra adequadamente pelo dreno.

É importante lembrar que só pingará pelo dreno o excesso de água, pois ela será primeiramente utilizada para resfriar o condensador (trocador de calor externo), aumentando o rendimento do produto e diminuindo o consumo de energia.

13. Para paredes espessas

Em paredes espessas, que obstruam venezianas, devem-se fazer chanfros de 45º desde o limite do caixilho até a face externa da parede.

14. Circulação de ar

Em situações onde a circulação de ar seja dificultada, consulte a Assistência Técnica antes de instalar o aparelho.

15. Preparando a instalação

Apoie o aparelho sobre o peitoral da janela sempre que possível, utilizando suportes de ferro.

16. Adequando o caixilho
Siga as mesmas instruções para a instalação na parede (passo 4), mas com um caixilho de profundidade adequada e conforme a janela a ser instalada.

17. Fixando o condicionador na parede


Escolha o suporte metálico e fixe-o na parede de modo a proporcionar a correta inclinação do Condicionador de ar.

18. Vedação

Vede muito bem entre o Condicionador de ar e a janela, remotando o vidro, previamente recortado, no espaço que sobra, em torno da frente do aparelho.

Pequenas aberturas devem ser vedadas com massa de calefetar .

19. Escolhendo o local

Escolha o suporte e evite fixa-lo na própria esquadria.

Fixe-o na parede, evitando qualquer contato entre o Condicionador de ar e o vitrô, para evitar vibrações.

20. Preparando a instalação

Apóie o aparelho sobre os calços de borracha para garantir um funcionamento mais silencioso.

21. Vedação

Para melhor vedação e acabamento, use arremates plásticos no vidro.


                                                           FIM
